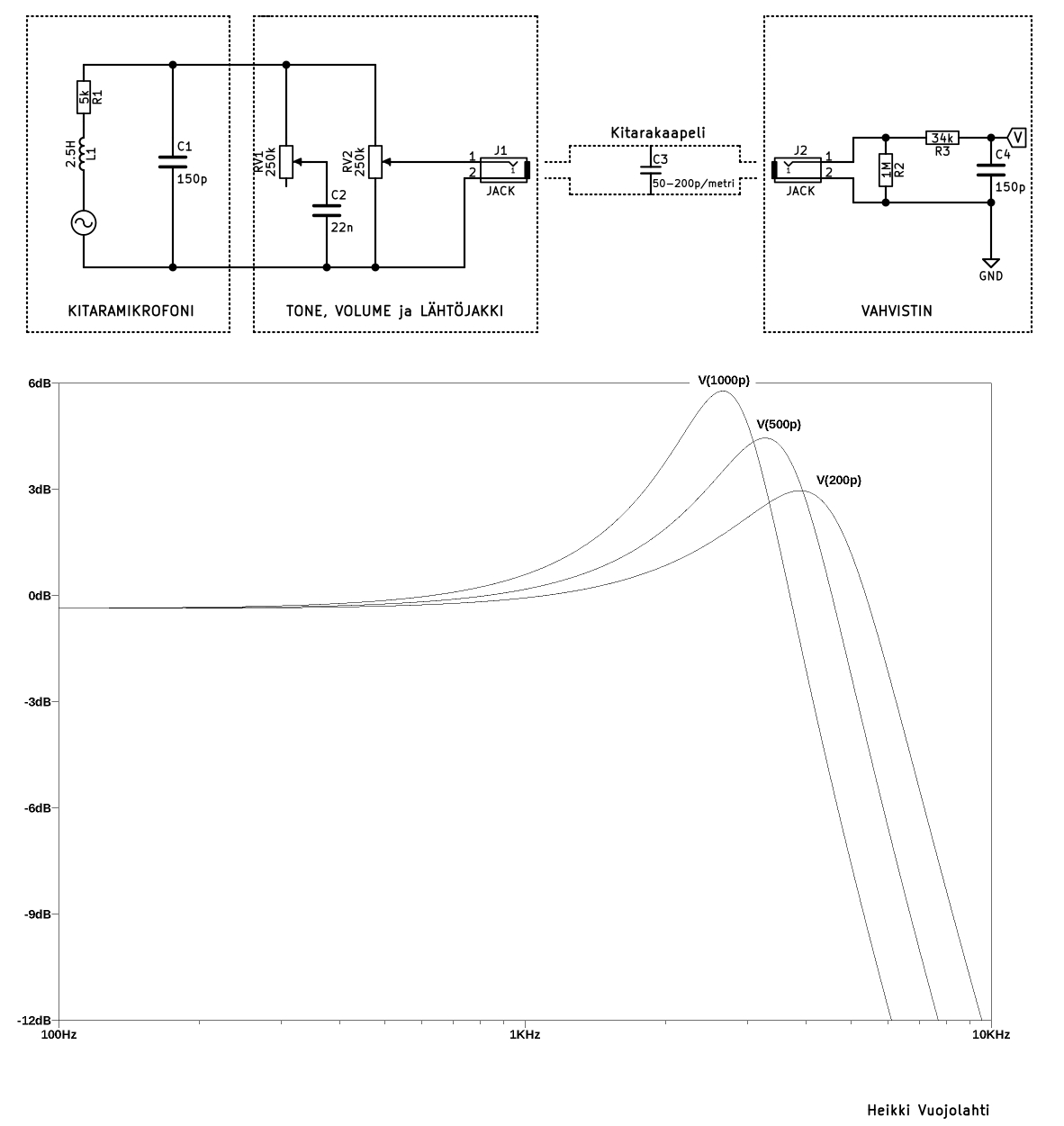

Kitaran mikrofoni, kitaran volume, kitaran tone-potikka sekä tone-konkka ja kitarakaapelin kapasitanssi muodostavat RLC resonanssipiirin. Alla olevassa kuvassa on esitetty suurin piirtein tyypilliset induktanssi, resistanssi ja kapasitanssi arvot yksikelaiselle kitaramikrofonille.

Kitarakaapeleissa on kapasitanssia 50pF-200pF/metri. Kaapelin kapasitanssilla on suuri vaikutus missä resonanssitaajuus on. Alla olevassa kuvassa on simuloitu kaapelin kapasitanssin (C3) vaikutusta tyypillisessä yksikelaisessa kitaramikrofonissa, tyypillisillä volume ja tone potikoilla.

Jos C3=200pF, saadaan noin +3dB piikki 4kHz paikkeilla ja korkeat taajuudet ovat jo vaimentuneet noin -12dB 10kHz tienoilla

Jos C3=500pF, saadaan noin +4dB piikki 3kHz paikkeilla ja korkeat taajuudet ovat jo vaimentuneet noin -12dB 8kHz tienoilla

Jos C3=1000pF, saadaan noin +5dB piikki 2.5kHz paikkeilla ja korkeat taajuudet ovat jo vaimentuneet noin -12dB 6kHz tienoilla

VVR

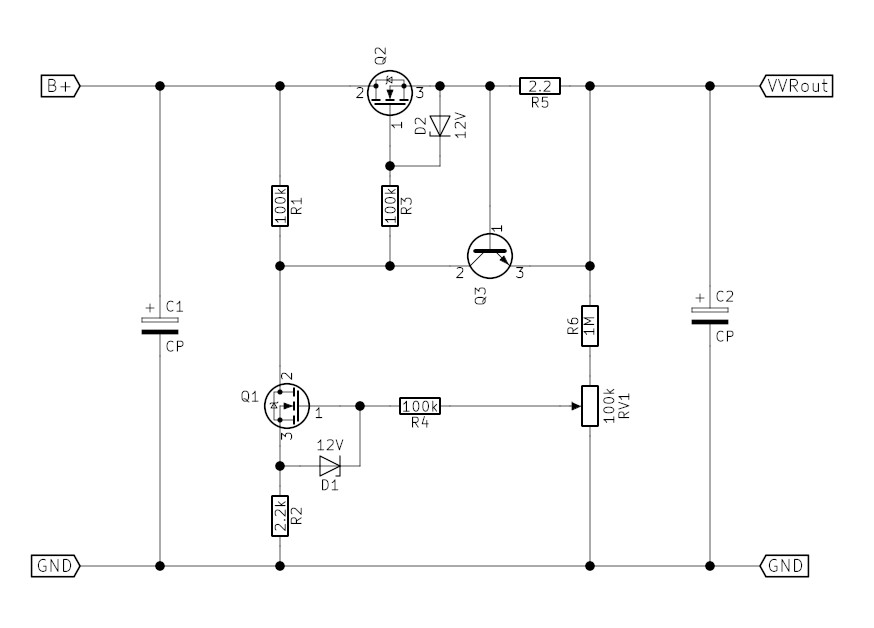

Uraltone sivuilla on esittetty melkein käyttökelpoinen tehonsäätö kitaravahvistimiin. Pienellä muutoksella siitä voidaan saada erittäin hyvä. Oleellinen muutos alla olevassa kytkentäkaaviossa on että mosfetin Q1 lähteeseen on lisätty vastus R2. Fixed-Bias vahvistimissa RV1 on stereopotikka jonka toinen puoli voi suoraan säätää bias jännitettä, kunhan biasjännitteen lähde ei ole liian korkea impedanssinen. Transistori Q3 ei ole välttämätön ja se voidaan jättää pois. Vastuksen R2 arvoa saattaa joutua hieman säätämään, mutta jossain 1.5k ja 4.7k välillä pitäisi olla hyvä.

PPIMV

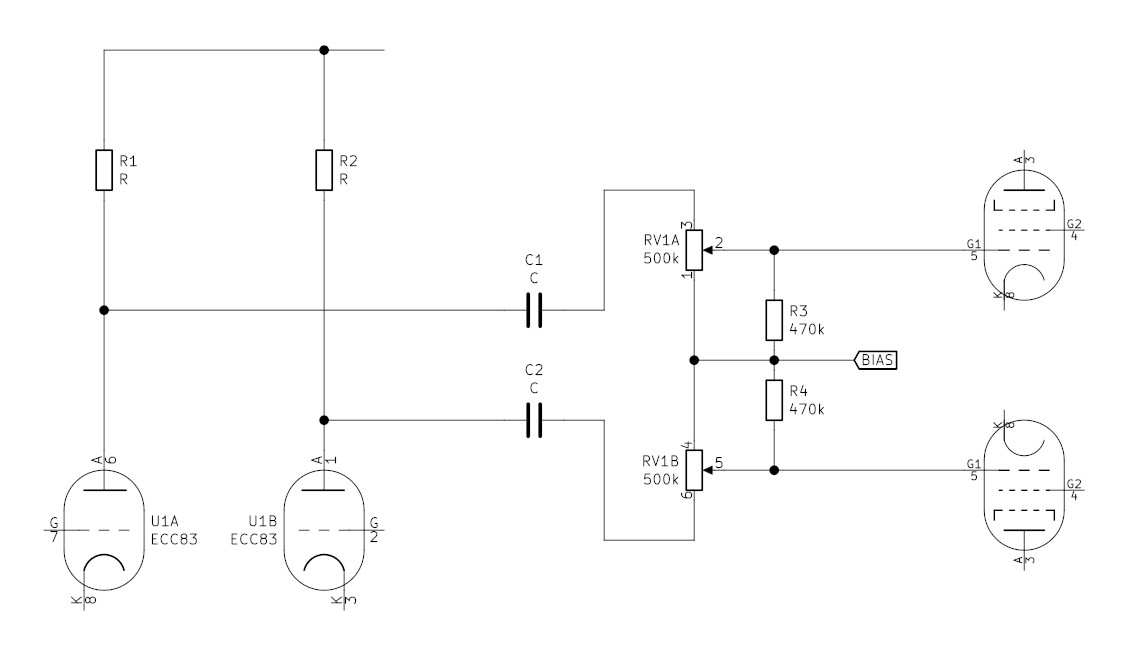

Vaiheenkääntäjän jälkeinen master volume (ei vammainen versio).

Efektilenkki

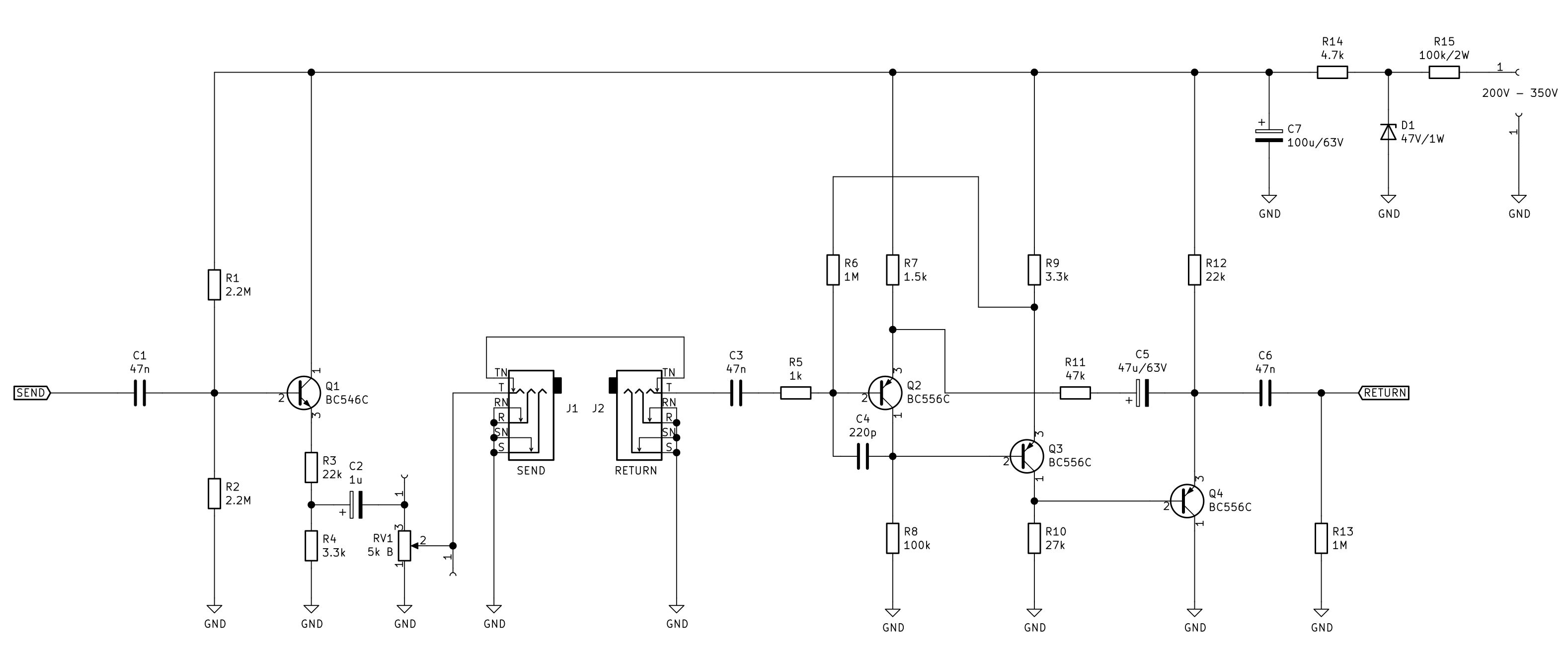

Efektilenkki joka ei ole paska.

Reaktiivinen Keinokuorma

Keinokuorma

Suunnittelin jotain vuosia sitten reaktiivisen keinokuorman Suomalaiselle kitaravahvistinvalmistajalle. Minun piti saada ensimmäisestä n määrästä keinokuormia joita myydään rahaa, mutta ei oo vittu näkynyt.

Kytkentäkaavio

Laitteessa ei ole mitää muuta ihmeellistä paitsi lamput LA1 ja LA2, jotka toimivat ekspanderina.

Putkidiodi

Putkidiodin anodivirta ei ole lineaarinen anodijännitteen suhteen. Anodivirta (Ib) ei nuodata Ohmin lakia, vaan Ib = G*Ub^(3/2). Eli kun anodijännite kaksinkertaistuu anodivirta kasvaa 2^(3/2) kertaiseksi, kun jännite kolminkertaistuu virta kasvaa 3^(3/2) kertaiseksi ja niin edelleen

(G) on parametri joka riippuu putken elektrodien geometrisestä rakenteesta.

Kaava kuitenkin olettaa, että katodilta saatavien elektronien määrä on ääretön. Todellisuudessa kuitenkin jos anodijännite on niin suuri, että kaikki katodilta vapautuvat elektronit kulkeutuvat anodille ei anodijännitteen suurentaminen saa enää suurta muutosta aikaan anodivirrassa.

Jos diodin anodille tuodaankin vaihtojännite, niin virta kulkee vain positiivisilla aallon puoliskoilla jolloin anodi on positiivinen. Tätä kutsutaan puoliaaltotasasuuntaajaksi, koska virta kulkee vain positiivisella puolijaksolla. Kokoaaltotasasuuntauksessa voidaan käyttää tasasuuntaukseen tarkoittettuja putkia joissa on kaksi anodia yhteisellä katodilla ja putki kytketään niin, että toinen diodi johtaa yhden puolijakson ajan ja toinen toisen puolijakson.

Putkitasasuuntaajat

Putkitasasuuntaajissa tapahtuu jännitehäviötä. Putkien datalehtien ominaiskäyristä yleensä selviää kuinka paljon jännitehäviötä tapahtuu, mutta se voidaan myös helposti laskea.

Putkidiodin anodivirta Ib = G*Ub^(3/2). Tämän yhtälön avulla voidaan helposti ratkaista kuinka paljon jännitehäviötä diodissa tapahtuu.

Ub = Anodin potentiaali (anodin jännitehäviö)
Ib = anodivirta
G = putken parametri Perveance, ampeeri/voltti^(3/2)

Ub = (Ib/G)^(1/(3/2))

RCA:n datalehti 5Y3GT:lle kertoo jännitehäviöksi 125 milliampeerilla, 50 volttia per anodi.
G = 0.125A/(50V^(3/2)) = 0.0003535 ≈ 0.000354A/V^(3/2)
Kun putken (G) tiedetään voidaan laske esim. että 5Y3GT:n jännitehäviö per anodi 80 milliampeerilla on noin 37 volttia

Putkitasasuuntaajat hajoavat suurista virtapiikeistä. 5Y3 kestää maksimissaan 0.2 sekuntia 2.2 ampeerin virtaa. Tällainen virtapiikki voi tapahtua kun kitaravahvistin kytketään stanby:ltä soittoasentoon. Jos putkitasasuuntajaan AC syöttöjännite ub=300V, niin piiriin tarvitaan sarja resistanssia,
Rs + Rd = 300V*2^0.5/2.2A = 193 ohm.

ub = Syöttöjännite (RMS)
Rs = Resistanssi sarjassa anodin kanssa.
Rd = Diodin anodiresistanssi.

Ensimmäiseksi täytyy ratkaista 5Y3:n anodiresistanssi 2.2A virralla, Rd = Ub/Ib = (Ib/G)^(1/(3/2))/Ib = 154 ohm. Kun ub = 300V tasasuuntaajan molempien anodien kanssa sarjassa siis täytyy olla 193 ohm - 154 ohm = 39 ohm resistanssia.
